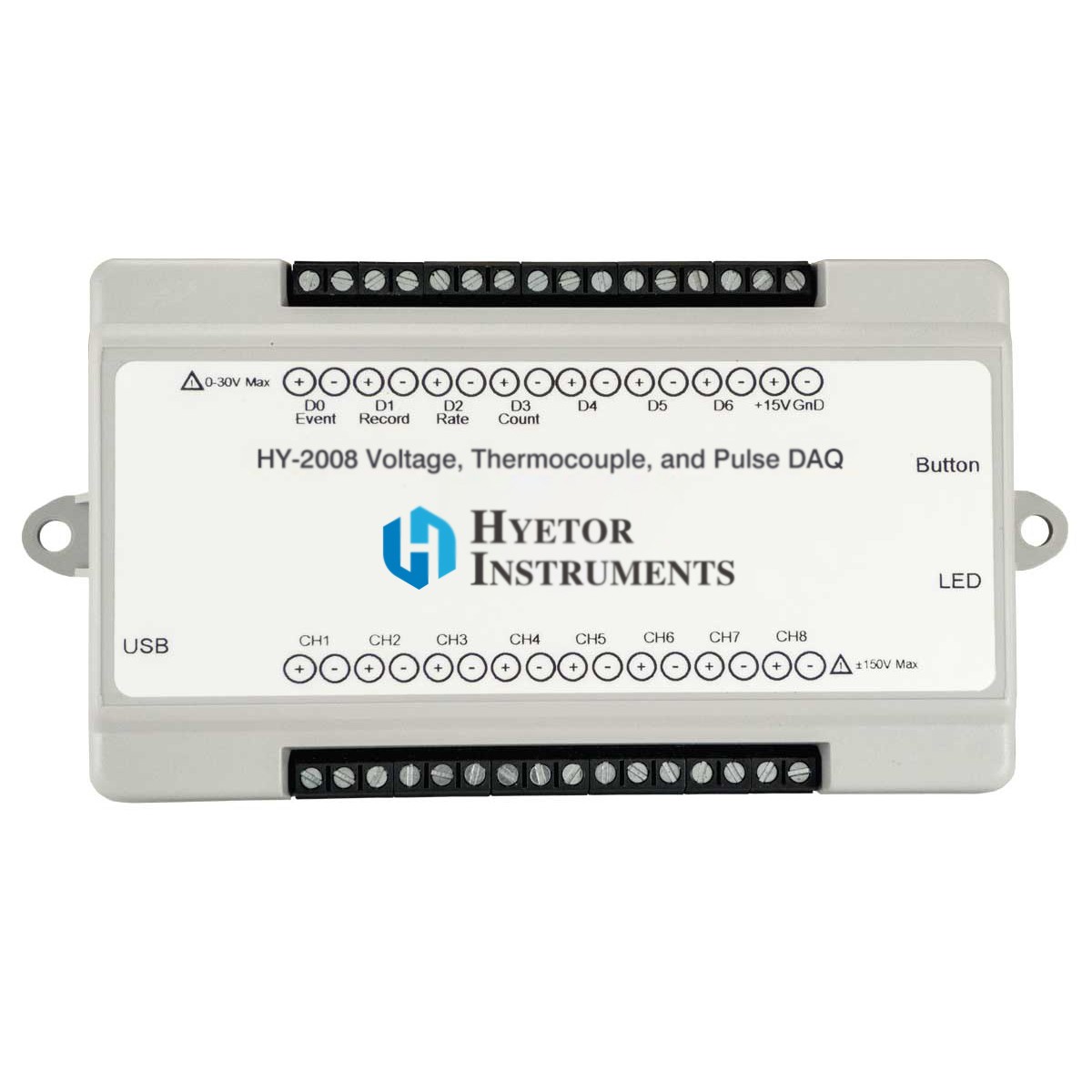

HY-2008

描述

HY-2008 USB热电偶数据采集系统与WinHyetor软件。具有 4 或 8 个模拟输入通道，可编程为热电偶或电压输入，16 位测量分辨率，以及 ±10mV 至 ±50V 的满量程范围，适用于电压测量或热电偶类型 J、K、T、B、R、S、E 或 N。 包括一台 HY-2008 仪器、一根 6 英尺长的 USB 电缆、一把用于信号连接的螺丝刀、和可下载的WinHyetor软件

八个模拟输入通道适用于各种测量类型和应用。每个通道都可以独立编程，用于热电偶或电压测量。编程为电压通道，您可以选择 ±10 mV 至 ±50 V 的 12 个测量范围之一。±5 V 范围支持 4-20 mA 测量，通常使用 250 Ω 分流电阻器（R250 型号单独出售）。编程为热电偶通道，您可以从八种热电偶类型中进行选择：J、K、T、B、R、S、E 或 N.DI-2008 自动对所选 TC 类型应用线性化和结点补偿，以提供以 °C 或 °F 为单位缩放的值。 作为DI-2008的补充，内置的15 V传感器激励电源简化了外部布线，并进一步降低了整体系统成本。所有模拟测量都受益于16位ADC分辨率，甚至可以显示的信号变化。几乎任何测量都会经历仪器、信号源甚至信号源之间的地电位差异。它们被称为共模电压，在好的情况下会导致嘈杂的测量，或者在坏的情况下损坏仪器，除非它像 DI-2008 那样专门设计用于承受它们。每个 DI-2008 模拟输入都与其他通道和接地电气隔离，以便在存在共模电压的情况下进行安全准确的测量。通道隔离意味着每个模拟输入可以自由浮动到信号源施加的独立共模电压，高可达120 V rms，并且仍然提供准确且无噪声的测量。

HY-2008 提供 7 个数字端口，每个端口可配置为输入或开关。输入保护提供至30 V。 配置为开关，数字端口可用于控制高达30 V @ 100 mA的外部负载，并且可以异步控制开关，而不会中断扫描过程。当作为输入激活时，两个端口允许将双重功能用作离散输入，或者一个用作计数器，另一个用作速率输入。速率输入具有 50 kHz 的大测量值，分布在 12 个可编程测量范围（10 Hz 至 50 kHz 满量程）上。计数器输入提供 16 位分辨率和 65，535 的终端计数值。离散、计数器和速率输入是模拟输入通道使用的同一内部扫描列表的成员。这意味着所有使能元件都是同步采集的，从而可以在模拟和数字通道之间进行有意义的比较。例如，速率输入测量发动机转速允许转速数据与模拟数据同步采集。

主要特点

• 包括一台 HY-2008 仪器、一根 6 英尺长的 USB 电缆、一把用于信号连接的螺丝刀、可下载的 WinHyetor 软件

• 四个或八个差分和隔离模拟输入通道。

• 七个双向数字输入端口，包括：用于累计应用的计数器输入,频率/流量/rpm 应用的速率输入

• 通道拉伸™通道扩展到 128 个模拟通道和 112 个数字通道（同步仅适用于其他 DI-2008 单元 -每个设备需要解锁代码

• 每个通道的可编程电压和热电偶测量

• 可编程支持每通道 J、K、T、B、R、S、E、N 型热电偶

• 高分辨率（16 位）测量（使用分辨率计算器确定可以检测到的微小变化）

• 单通道 2000 Hz 样品通量，两个或更多通道 200 Hz

• 接口

• 随附 WinHyetor 软件，用于即用型测量

• 包含的 .NET 类

• 完整记录的设备协议支持其他操作系统

• 10% 教育折扣
