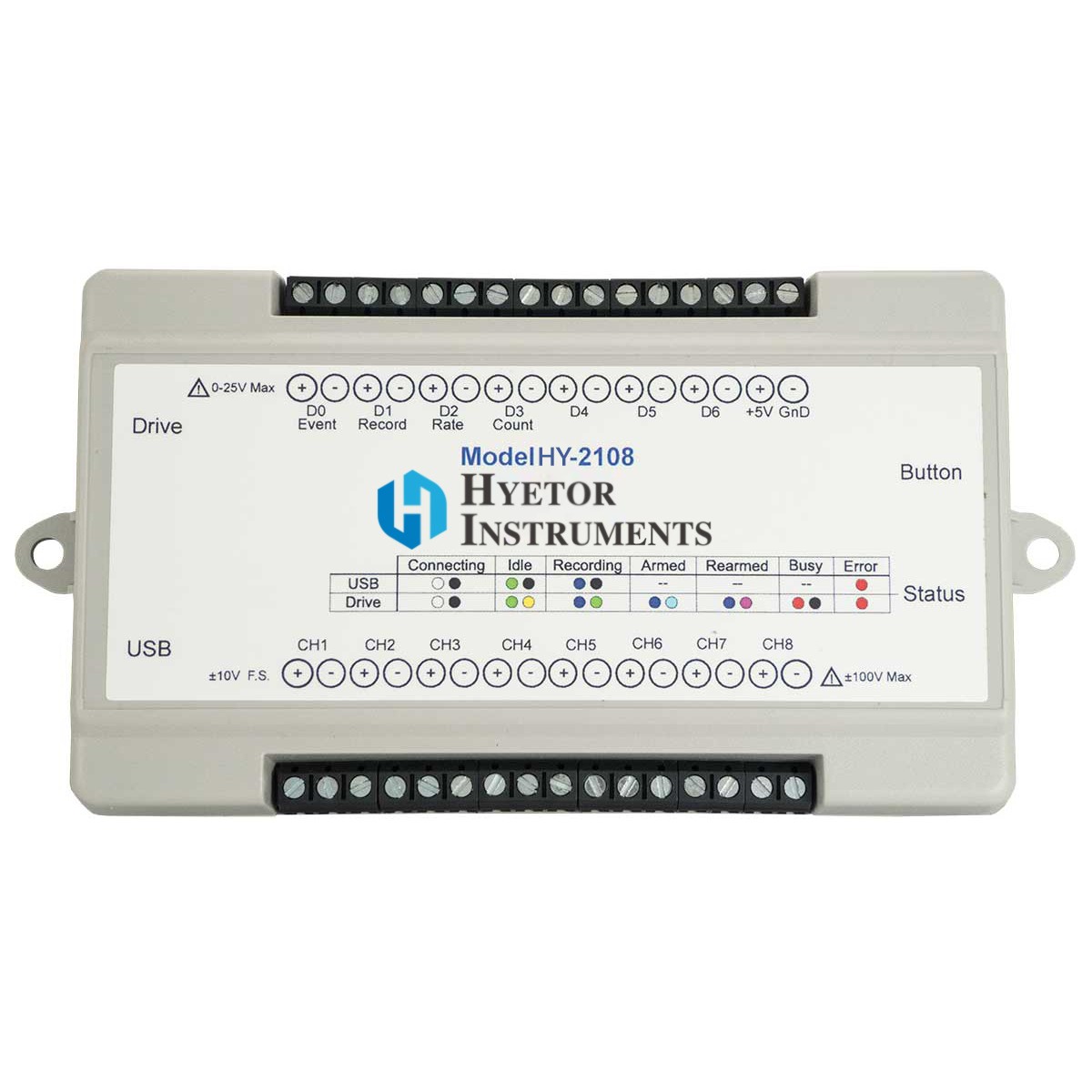

HY-2108

描述

HY-2108高速USB数据采集和数据记录系统，带WinHyetor软件和32GB USB闪存驱动器。具有 8 个差分模拟输入通道、12 至 16 位测量分辨率、±10V 满量程范围以及独立数据记录到可移动 USB 拇指驱动器。包括一台 DI-2108 仪器、一根 6 英尺长的 USB 电缆、一把用于信号连接的螺丝刀、以及一个带有 WinHyetor 软件的 32GB USB 闪存驱动器和校准证书

DI-2108 型号以实惠的价格提供良好的模拟性能。8 个模拟输入通道提供差分测量灵活性和 ±10 V 满量程范围。差分输入配置提供噪声抑制，轻松适应单端信号源，并具有高达 ±50 V 直流或峰值交流的保护，因此不可避免的测量事故不会损坏仪器。前端为灵活的分辨率模数转换器供电，其范围为12至16位，作为采样速率的函数。较低的采样率可提供更高分辨率的读数。DI-2108 的大采样吞吐率为 220 kHz，提供 12 位分辨率。模拟子系统是每个通道的抗混叠滤波器，可在大约十分之一的采样频率处自动选择转折频率。然后，外部触发输入允许A-D转换与外部事件同步。

HY-2108 提供 7 个数字端口，每个端口可配置为输入或开关。输入保护电压为25 V。当作为输入激活时，两个端口允许作为离散输入的双重功能，或编程为计数器或速率输入。速率输入具有 50 kHz 的大测量值，可在 12 个可编程测量范围（10 Hz 至 50 kHz 满量程）内分配。计数器输入提供 16 位分辨率和 65，535 的终端计数值。离散、计数器和速率输入是模拟输入通道使用的同一内部扫描列表的成员。这意味着所有使能元件都是同步采集的，从而可以在模拟和数字通道之间进行有意义的比较。例如，速率输入测量发动机转速允许与模拟数据同步采集转速数据。配置为开关的数字端口可用于控制高达25 V @ 100 mA的外部负载，并且可以异步控制开关，而不会干扰扫描过程。

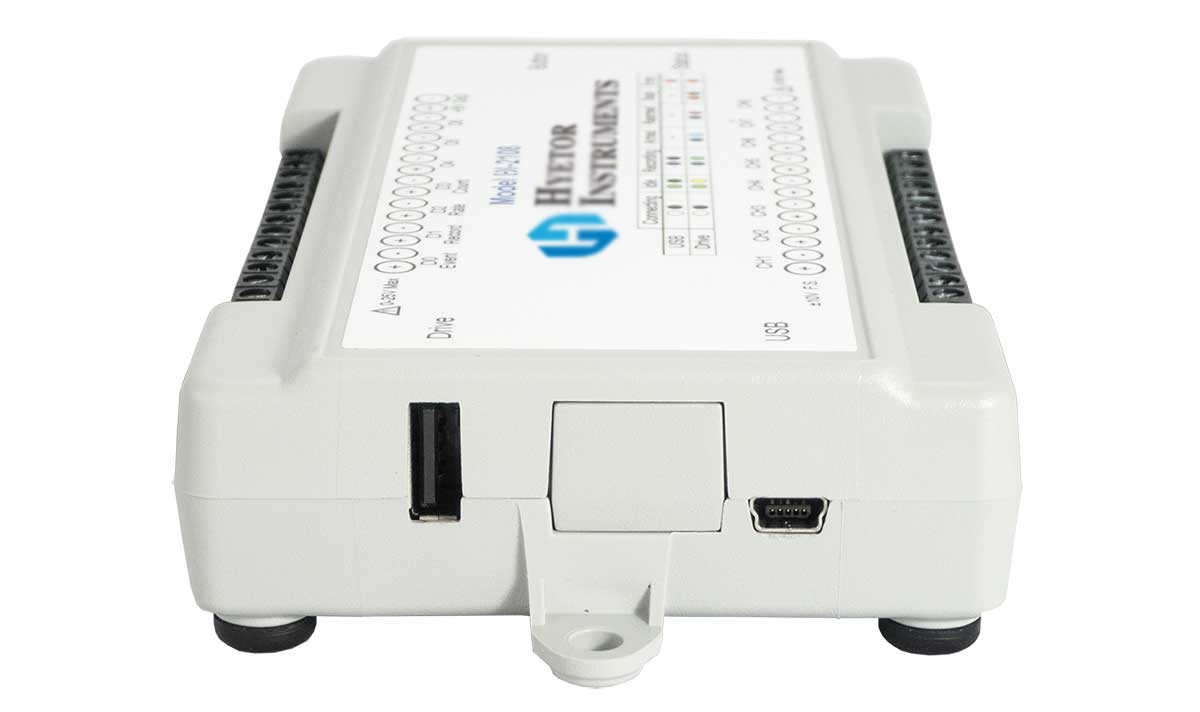

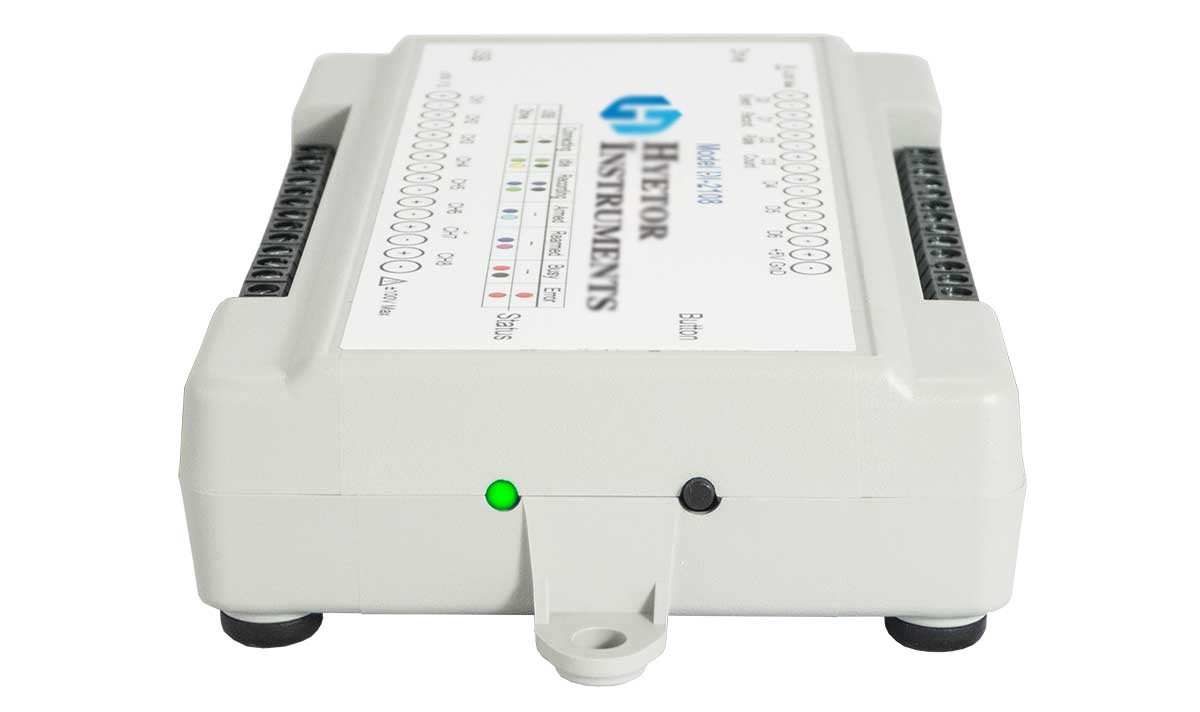

USB 驱动器用于以独立模式记录数据。DI-2108 可以使用具有预定义触发条件的循环缓冲区或支持远程启动/停止的记录直到完全的方法连续记录。按钮允许手动开始/停止控制录制过程。使用采用SLC技术的闪存卡，可以实现高达160 kHz的吞吐率。当使用pSLC卡时，该速率降至50 kHz，而使用包含MLC的闪存卡时，该速率降至20 kHz。随附的 WinHyetor 数据采集软件使 DI-2108 的配置变得快速直观。使用 WinHyetor 设置通道并创建参考文件。然后可以将该参考文件复制到 USB 驱动器并用于快速设置。

主要特点

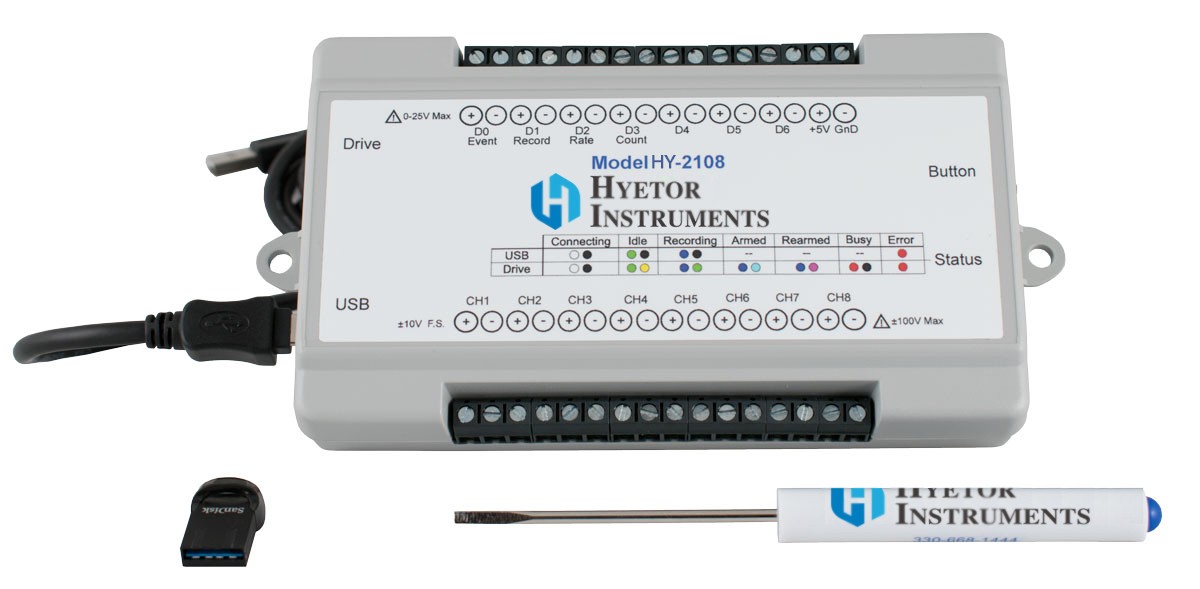

• 包括一台 DI-2108 仪器、一根 6 英尺长的 USB 电缆、一把用于信号连接的螺丝刀、和一个带有 WinHyetor 软件的 32GB USB 闪存驱动器

• 随附 WinHyetor/Lite 软件，多可录制四个通道

• 独立功能将数据记录到 USB 拇指驱动器

• 8 路铠装模拟差分输入：高达 ±100 V 而不会损坏，80 dB共模抑制，固定测量范围：±10 V 满量程

• 每个通道的高采样率（取决于启用的通道数）：每通道 40 kHz，1 个使能通道，每通道 30 kHz，2 个使能通道，每通道 24 kHz，3 个使能通道，每通道 20 kHz，4 个使能通道

• 每通道自适应抗混叠滤波器 - 转折频率设置为采样率的函数

• 使用 WinHyetor 采集软件提供高达 160，000 Hz 的采样吞吐率

• 使用高速 microSD 卡的独立模式下高达 160，000 Hz 的样品吞吐率

• 七个数字端口：每个端口可编程为输入或开关，支持高达 50 kHz 的速率测量，支持 16 位计数器，外部触发输入

• 已发布的协议，用于所有操作系统中的软件开发

• 标记： CE， UKCA

• 使用我们的记录时间计算器了解您的数据记录仪可以记录到可移动闪存的时间

• 10% 教育折扣
